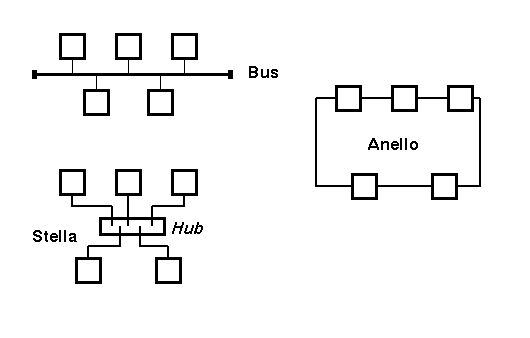

Dal punto di vista topologico una LAN puo' essere:
a bus - piu' nodi ciascuno connesso ad una dorsale centrale, il bus
Esempio tipico: Ethernet
a stella - i nodi sono tutti connessi ad un mozzo o punto di
smistamento centrale, lo Hub
Esempio: StarLan della AT&T. Spesso il protocollo a livello
Data Link di una stella e' lo stesso di un bus
ad anello - i nodi sono connessi ad un bus che si ricongiunge
su se stesso in un anello; l'univocita' del percorso tra due nodi
e' data dal fatto che i pacchetti dati girano l'anello in una
sola direzione
Esempio: Token Ring della IBM
Vi sono anche situazioni piu' complesse, elaborazioni di queste
topologie semplici:
a doppio anello, in ciascun anello i dati circolano in direzioni
opposte
Token Bus o anello logico, un bus non chiuso ma con un ordine
di smistamento circolare imposto artificialmente
