Tecniche avanzate di codifica

Per molte tecniche di codifica semplici e' necessaria una ulteriore codifica per assicurare almeno una transizione ogni qualche bit in modo da mantenere la sincronia.

Esistono due ricodifiche standard:

In entrambi i casi viene operata la codifica sul flusso bit proveniente dal livello OSI superiore, Data Link, prima di operare la normale codifica NRZ, NRZI o MLT-3 che avviene a livello Fisico.

4B5B

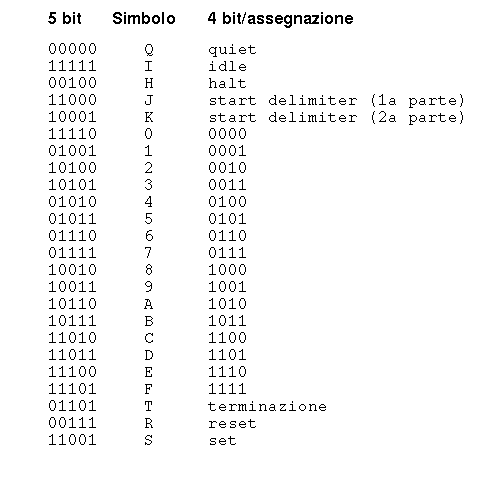

La codifica e decodifica avvengono tramite una tabella.

Ogni gruppo Data Link di 4 bit viene trasformato in gruppo di 5 bit Fisico. Viene garantita la presenza di una transizione 01 o 10 al minimo ogni 5 bit per tutti i gruppi possibili di 4 bit. Avanzano inoltre 8 gruppi di 5 bit che possono venire usati per un eventuale protocollo a livello fisico.

La ridondanza introdotta e' del 25%.

5B6B

Questa codifica funziona a grandi linee come la 4B5B, tra gruppi di 5 bit a livello Data Link e di 6 bit a livello Fisico.

Una complessita' ulteriore e' l'uso alternato di due tabelle di codifica, dette "modo 2" e "modo 4" a seconda del numero di bit 1 contenuti e per bilanciare il numero di 1 e di 0 nel flusso a livello Fisico.
