CANNE E PISTONI

Per controllare il gioco tra canna e pistoni è necessaria munirsi di un micrometro e di un comparatore e procedere nel seguente modo.
  1. Rilevare il Ø N del pistone sull’asse dello spinotto (fig. 17); azzerare il comparatore alla misura letta; introdurre il comparatore nella canna in posizione H e rilevare il gioco. Il gioco max consentito è di mm. 0.10-0.12. oltre occorre passare alla maggiorazione successiva.
  2. Maggiorazioni consentite mm. 0,2-0,4-0,6.

Fig. 17
Fig. 17

Gioco di funzionamento a montaggio nuovo mm. 0,050.
Controllare a segmento montato che nel taglio vi sia un gioco di mm. 0,15-0,25.

NORME COMUNI DI MONTAGGIO CANNE PISTONI SEGMENTI

Evitare durante il montaggio di invertire la posizione originale e l'orientamento dei pistoni; il montaggio Si esegue come (fig. 19).

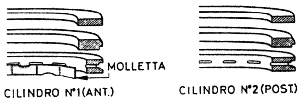

Fig. 18
Fig. 18

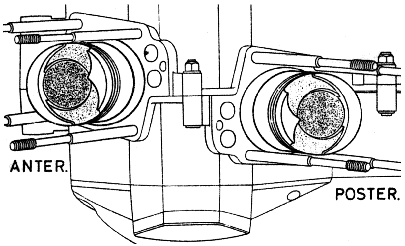

Fig. 19
Fig. 19

MONTAGGIO SEGMENTI PISTONE ANTERIORE

  1. Segmento Superiore ACK Ø 62 x 1,5 x 2,8.
  2. Segmento medio ROS Bisellato Ø 62 x 2 x 2,8.
  3. Segmento lubrificatore ROF Ø 62 x 3 x 2,8 con molletta di spinta (fig. 18).

MONTAGGlO SEGMENTI PISTONE POSTERIORE

  1. Segmento Superiore ACK Ø 62 x 1,5 x 2,8.
  2. Segmento medio ROS Bisellato Ø 62 x 2 x 2,8.
  3. Segmento lubrificatore ROF Ø 62 x 3 x 2,8 senza molletta di spinta (fig. 18).
Pag. 14
