MONTAGGIO AVVIAMENTO A PEDALE

  1. Appoggiare il rocchetto comando ingranaggio contro il piattello e ruotare in senso antiorario fino a quando il rocchetto si arresti con il fermo della camma contro il piattello.
  2. Collegare la molla al perno piattello ruotandola in senso antiorario.
  3. Dopo la chiusura del coperchio montare la leva dell'avviamento in modo che il fermo corsa di ritorno sia fatto dalla leva contro il coperchio carter e non dal dentino sulla camma del rocchetto.

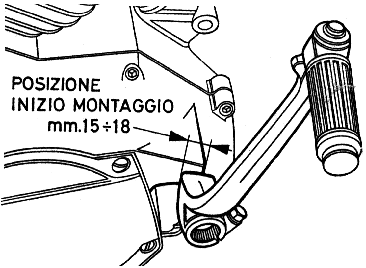

  1. Montare la leva rispettando la quota mm 1518 come in figura.
    Fig. 21
    Fig. 21

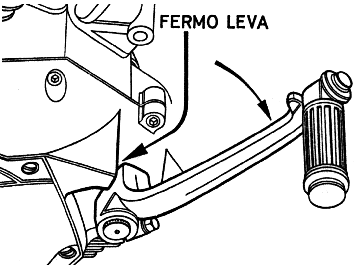

  2. Ruotare la leva poi introdurla a fondo.
    Fig. 22
    Fig. 22

Pag. 16
