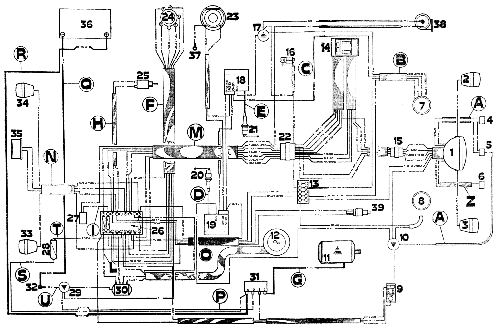

SCHEMA IMPIANTO ELETTRICO

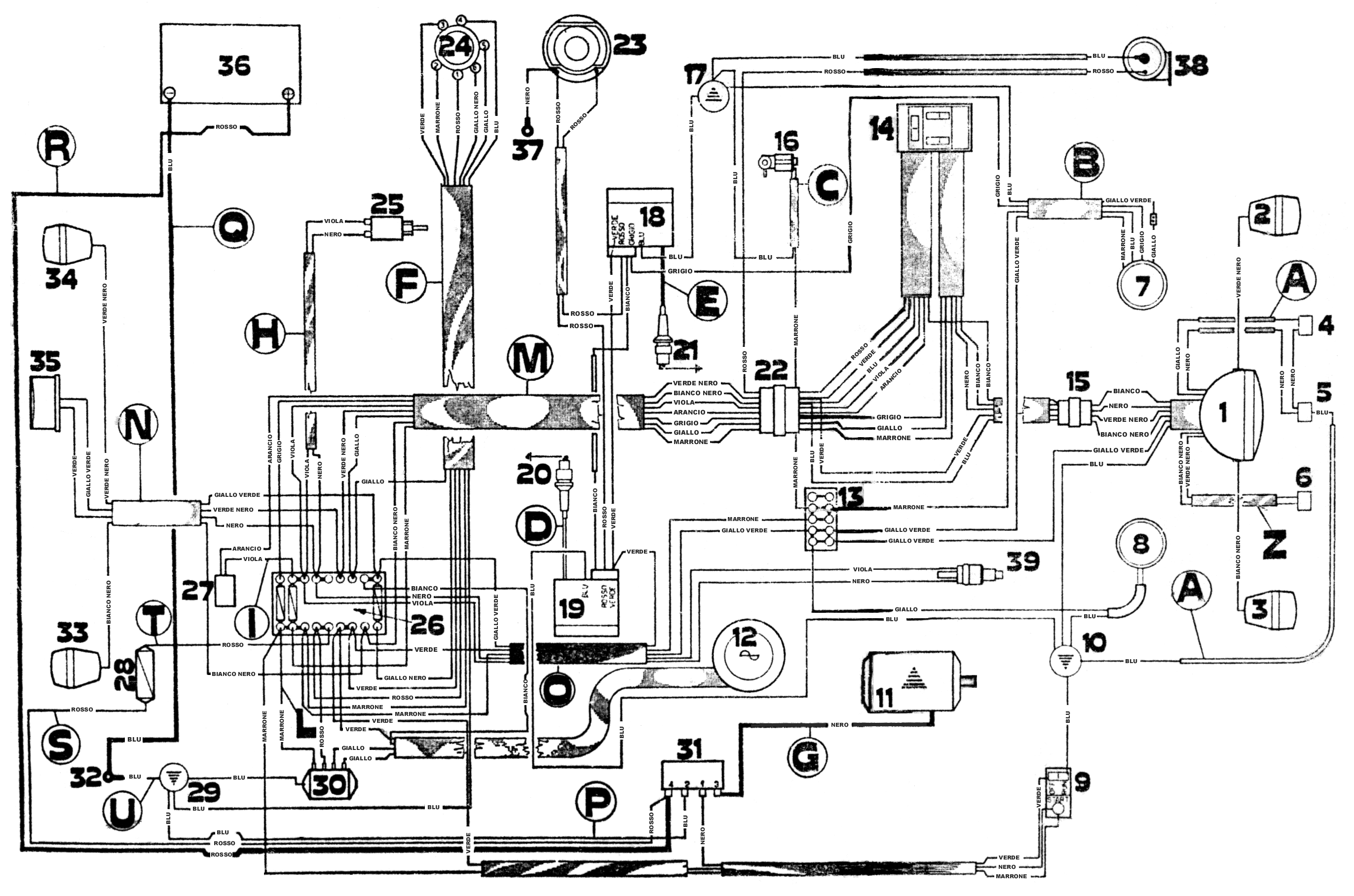

immagine grande (1.1 Mb)

LEGENDA

  1. Faro anteriore
  2. Freccia anteriore sinistra
  3. Freccia anteriore destra
  4. Spia verde luci inserite
  5. Spia blu abbaglianti
  6. Spia rossa freccie
  7. Contagiri
  8. Tachimetro contachilometri
  9. Comando avviamento e arresto motore
  10. Massa
  11. Motorino elettrico avviamento
  12. Volano magnete
  13. Morsettiera
  14. Comandi al manubrio
  15. Connettore piccolo
  16. Rubinetto elettrico carburante
  17. Massa
  18. Trasduttore cilindro n. 1
  19. Trasduttore cilindro n. 2
  20. Candela cilindro n. 2
  21. Candela cilindro n. 1
  22. Connettore grande
  23. Captatore
  24. Commutatore a chiave
  25. Interruttore stop
  26. Scatola porta fusibili
  27. Intermittenza
  28. Fusibile generale
  29. Massa
  30. Regolatore
  31. Relais avviamento
  32. Massa motore
  33. Freccia posteriore destra
  34. Freccia posteriore sinistra
  35. Luce posteriore
  36. Batteria
  37. Massa captatore
  38. Avvisatore acustico
  39. Interruttore stop anteriore
Pag. 19
