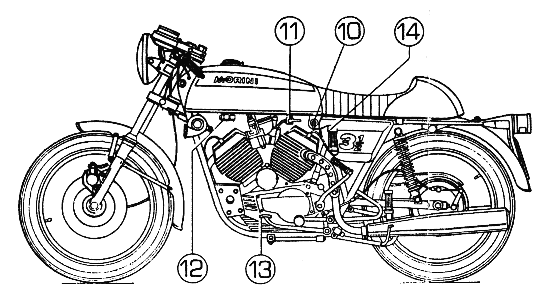

Fig. 1
Fig. 1

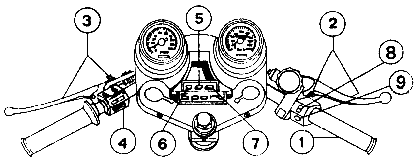

Fig. 2
Fig. 2

1COMANDO ACCELERATORE
2COMANDO E REGISTRO FRENO A DISCO ANTERIORE
3COMANDO E REGISTRO FRIZIONE
4DEVIATORE LUCI E TROMBA
5SPIA ROSSA - INDICATORI DI DIREZIONE
6SPIA BLEU - ABBAGLIANTE
7SPIA VERDE - LUCI INSERITE
8COM. ARRESTO MOTORE (OFF)
9COM. AVVIAMENTO MOTORE (START)
10COMMUTATORE A CHIAVE
11RUBINETTO RISERVA CARBURANTE
12RUBINETTO ELETTROMAGNETICO CARBURANTE
13COMANDO FRENO POSTERIORE
14BATTERIA 12 V - 15 A/h.
Fig. 3
Fig. 3

ADISINSERITO
BPARCHEGGIO
CAVVIAMENTO INSERITO

Pag. 2
