CONTROLLO STATICO FASE ANTICIPO ACCENSIONE ELETTRONICA
Questo controllo si esegue durante il montaggio totale o parziale del motore.
- Ruotare l'albero motore fino che la tacca sul volano indicata con
ANT. 1 sia corrispondenza con il centro del rocchetto di distribuzione
(fig. 8).

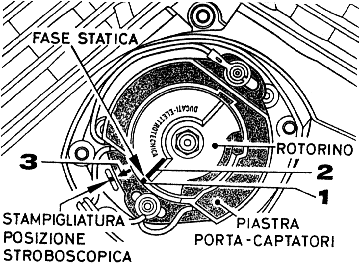

- Agire sulla piastra porta captatori ruotandola fino a porre la
tacca sulla piastra (punto 1) in corrispondenza di quella sul rotorino
(punto 2) (fig. 14) poi fissare la piastra.

Fig. 14
Terminata la fase statica si consiglia sempre di eseguire il
controllo con pistola stroboscopica.
CONTROLLO DINAMICO ANTICIPO ACCENSIONE ELETTRONICA
- Collegare la presa d'impulso della pistola stroboscopica al cavo
candela del cilindro anteriore (n. 1).
- Avviare il motore portandolo ad un regime di 6000 giri.

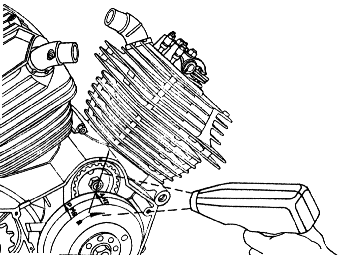

- Controllare con la luce delta pistola stroboscopica la fase dei
riferimenti sul volano (fig. 15). Qualora la freccia sul volano non
corrisponda alla tacca sul carter agire sulla piastrina porta
captatori con piccoli spostamenti (fig. 14).
- Ad azzeramento avvenuto, stampigliare sulla tacca del coperchio in
direzione della freccia (punto 3) posta sulla piastrina captatori, il
nuovo riferimento (fig. 14).

Fig. 15
